Introducción

La precisión geométrica es la base de cualquier entrega cartográfica o modelo 3D fiable. En fotogrametría con drones, los GCP (puntos de control terrestre) siguen siendo el estándar para garantizar resultados verificables, incluso con la consolidación de tecnologías RTK/PPK. Los GCP proporcionan anclaje al sistema de referencia, control de calidad y trazabilidad metrológica. Sin ellos, el error puede ser sistemático, difícil de detectar y costoso de corregir a posteriori. En esta guía abordamos cuándo conviene usar GCP, cómo planificarlos, medirlos y colocarlos para conseguir precisión centimétrica, cuáles son los KPIs más relevantes y cómo integrarlos en un flujo de trabajo eficiente.

La oportunidad es clara: proyectos con GCP bien diseñados reducen retrabajos, minimizan desviaciones de volumen en minería, evitan reprocesos en obra civil y aseguran la coherencia entre fases de construcción. Un diseño con enfoque a resultados y métricas —RMSE horizontal/vertical, error medio de reproyección (RMSE reprojection), controles ciegos y verificación independiente— multiplica la confiabilidad del dato y el ROI del levantamiento aéreo.

Visión, valores y propuesta

Enfoque en resultados y medición

Nuestra visión es que la precisión no se negocia. La propuesta consiste en entregar ortomosaicos, MDT/MDT, nubes de puntos y gemelos digitales con errores cuantificados, reproducibles y trazables. Para ello, la toma de decisiones entre GCP y RTK/PPK se realiza con base en requisitos de exactitud, entorno de operación y riesgo del proyecto. La misión: levantar, procesar y validar productos geoespaciales que soporten decisiones críticas en ingeniería, minería, inmobiliario y agricultura con KPIs claros.

Las métricas clave que guían nuestras decisiones incluyen:

• RMSE XY y Z objetivo: por ejemplo, ≤ 1.5×GSD en XY y ≤ 2.5×GSD en Z para proyectos de obra.
• Error medio de reproyección (pixeles): control de calidad interno para descartar outliers.
• Desviación en puntos de chequeo (check points) independientes: ≤ 2×RMSE objetivo.
• Porcentaje de GCP detectados automáticamente y refinados manualmente: ≥ 95% auto; 100% verificados.
• NPS técnico (satisfacción del cliente técnico): ≥ 60 con foco en coherencia intercampaña.

Servicios, perfiles y rendimiento

Portafolio y perfiles profesionales

Ofrecemos servicios integrales de cartografía con drones y cámaras métricas/sensor multiespectral, combinados con redes de GCP y estaciones GNSS. El portafolio incluye: planificación de vuelos, implantación de GCP, observaciones GNSS (estático/RTK/VRS), procesado fotogramétrico, ajuste de bloques, control de calidad, generación de productos (ortomosaico, MDS/MDT, curvas de nivel, nubes de puntos clasificadas) e integración SIG/BIM.

Los perfiles clave son: fotogrametrista, topógrafo GNSS, piloto de UAS, especialista en ajuste y geodesia, y QA/QC. Cada perfil opera con responsabilidades claras: el topógrafo asegura la calidad de las coordenadas de GCP en el sistema requerido; el fotogrametrista garantiza una distribución estadísticamente robusta de GCP y checks; el especialista en geodesia valida el marco de referencia (datum, proyección, geoid), y el equipo de QA/QC verifica indicadores y conformidad con normas.

Proceso operativo

1. Levantamiento de requisitos y tolerancias (exactitud, densidad, normativa, entrega).
2. Diseño de red de GCP y check points: densidad, patrón, tamaños y contraste.

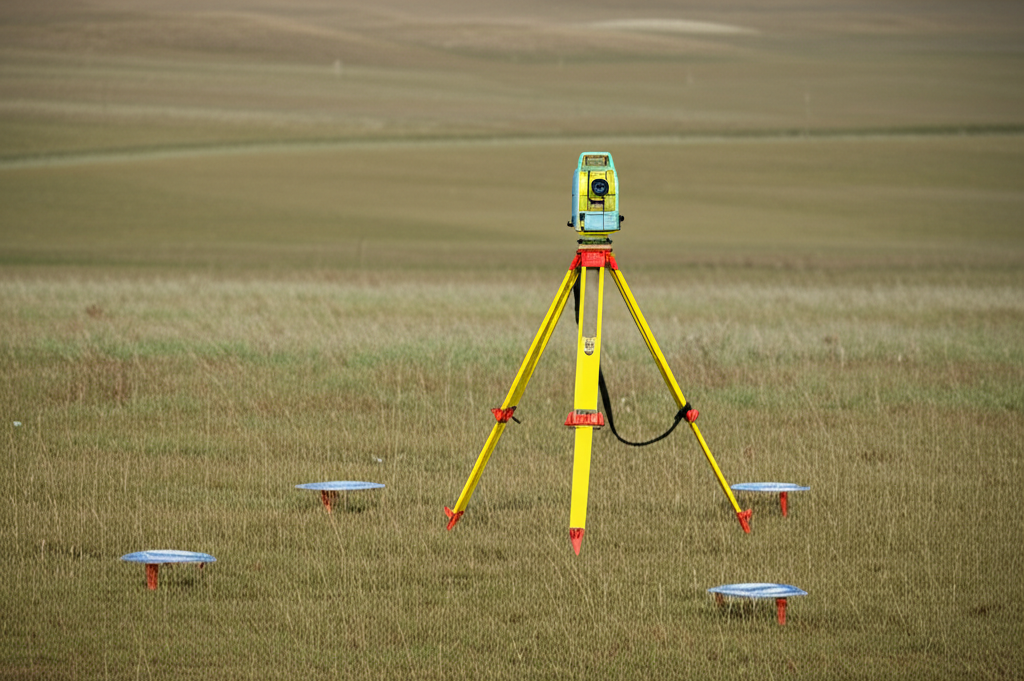

3. Implantación de GCP en campo y observaciones GNSS (control y checks).
4. Planificación de vuelo y captura: solapes, altura, GSD, iluminación y redundancia.
5. Procesado fotogramétrico y ajuste con GCP: calibración, bundle adjustment, outlier removal.
6. Control de calidad: RMSE, reproyección, checks independientes y reportes.
7. Entrega y validación con el cliente: verificación in situ y documentación de precisión.

Cuadros y ejemplos

Representación, campañas y/o producción

Desarrollo profesional y gestión

El éxito de una campaña con GCP comienza antes del primer vuelo. El proceso de “scouting” identifica superficies adecuadas para paneles, riesgos de sombra, oclusiones y accesos. La preparación incluye plantillas de diseño (patrones perimetrales, interior, elevaciones), selección de tamaño de diana según GSD y logística de medición. La negociación con el cliente precisa el sistema de referencia (por ejemplo, ETRS89/UTM zona 30, NAVD88/EGM96, o EPSG local), criterios de aceptación (RMSE máximo) y fichas técnicas de puntos.

En producción, la integración fluida entre la cuadrilla de GCP y el equipo de vuelo asegura consistencia temporal y espacial: se evita mover paneles entre vuelos, se documenta cada GCP con foto y croquis y se registran condiciones ambientales. La negociación técnica con obra o mina incluye ventanas de tiempo para medir sin interferencias, permisos de acceso y coordinación con seguridad.

• Checklist 1: sistema de referencia, geoid, EPSG y transformación de alturas acordados por escrito.
• Checklist 2: densidad y tamaño de dianas vs GSD verificados; contraste > 60% y visibilidad 360°.
• Checklist 3: mínimo 5 GCP por bloque; 15–30% de puntos como checks independientes.

Contenido y/o medios que convierten

Mensajes, formatos y conversiones

Para convertir interés en proyectos, el contenido debe educar y dar certidumbre. Mensajes clave: “precisión cuantificada”, “riesgo bajo”, “flujos auditables”. Formatos efectivos: infografías de patrones de GCP, microvideos sobre tamaños de diana vs GSD, casos de estudio con tablas de RMSE antes/después de GCP, y guías descargables. Hooks: “Evita un 30% de retrabajo con 8 GCP bien puestos”, “3 patrones que reducen el RMSE Z a la mitad”. CTA directos: “Solicita tu plan de GCP en 48 h”, “Audita tu precisión sin coste”. Prueba social: testimonios técnicos que citan métricas (p. ej., “RMSE Z 2.2 cm verificado en 12 check points”).

Workflow de producción

1. Brief creativo: sector, dolor (errores volumétricos, replanteo), KPI y caso de uso.
2. Guion modular: problema → solución (GCP/RTK) → patrón de colocación → resultados.
3. Grabación/ejecución: campo, gabinete, reportes; gráficos con datos reales.
4. Edición/optimización: subtítulos, llamadas a KPI, tablas comparativas.
5. QA y versiones: validación técnica por fotogrametrista y A/B de titulares/CTAs.

Formación y empleabilidad

Catálogo orientado a la demanda

• Curso práctico de GCP: diseño, medición GNSS y QA/QC (16 h).
• Fotogrametría aplicada con RTK/PPK y GCP: decisiones de precisión (24 h).
• Geodesia para UAS: EPSG, datum, geoid y transformaciones (12 h).
• Control de calidad en cartografía con drones: KPIs y reporting (12 h).

Metodología

Programas modulares con prácticas de campo (implantación y medición de GCP), gabinete (ajuste de bloques, calibración y control de calidad) y evaluaciones basadas en entregables reales. Feedback experto punto a punto y simulación de auditorías con check points ciegos. Acceso a una bolsa de trabajo con perfiles solicitados en topografía, obra y minería, y mentorización técnica.

Modalidades

• Presencial/online/híbrida con laboratorios virtuales y datasets de práctica.
• Grupos reducidos y tutorías 1:1 para resolver dudas en proyectos reales.
• Calendarios con incorporación mensual y sesiones de actualización trimestral.

Procesos operativos y estándares de calidad

De la solicitud a la ejecución

1. Diagnóstico: tolerancias, entorno, riesgos, accesos, fechas, normativas aplicables.
2. Propuesta: patrón de GCP, densidad, tamaño de dianas, GNSS previsto y KPIs.
3. Preproducción: permisos, fichas de punto, kits de señalización, lista de equipos GNSS.
4. Ejecución: implantación y mediciones; vuelos; registro de incidentes y cambios.
5. Cierre y mejora continua: reporte de precisión, lecciones aprendidas y checklist de QA.

Control de calidad

• Checklists por servicio: mínimo 5 GCP y 5–10% de check points según superficie.
• Roles y escalado: responsable de geodesia valida el sistema; QA audita RMSE y reproyección.
• Indicadores (conversión, NPS, alcance): informes técnicos reutilizados como activos comerciales.

Casos y escenarios de aplicación

Obra lineal y carreteras

Requerimiento: RMSE Z ≤ 3 cm. Patrón: corredor con GCP cada 200–400 m alternando lados, GCP extra en cambios de rasante y puentes, y checks cada 600–800 m. Resultado: RMSE XY 1.8 cm, RMSE Z 2.6 cm, reproyección 0.35 px; coherencia entre fases (antes/después) con ΔZ medio 1.2 cm.

Cantera y minería

Requerimiento: error volumétrico ≤ 2%. Patrón: perimetral reforzado + puntos interiores en bermas y bancos; densidad mayor en caras verticales. Resultado: RMSE XY 2.1 cm, RMSE Z 3.1 cm, error de volumen 1.4% frente a topografía clásica, reducción de retrabajo 25%.

Agricultura de precisión

Requerimiento: coherencia temporal para NDVI y ortomosaicos de seguimiento. Patrón: GCP permanentes discretos y reutilizables, con checks móviles. Resultado: RMSE XY 2.5 cm, Z 4.0 cm y comparabilidad semanal sin sesgos sistemáticos.

Guías paso a paso y plantillas

Guía 1: ¿Cuándo usar GCP frente a RTK/PPK?

• Definir tolerancias: si Z ≤ 3–5 cm o trazabilidad legal, usar GCP + check points (RTK opcional).
• Entorno GNSS complejo: cañones urbanos, bosques densos; priorizar GCP por robustez.
• Proyectos multitemporales o multioperador: GCP para asegurar coherencia intercampaña.

Guía 2: ¿Cómo colocar los GCP para precisión óptima?

• Distribución: cubrir perímetro + interior; evitar coplanaridad; reforzar cambios de cota.
• Densidad: mínimo 5 GCP; 1 por cada 2–5 ha en proyectos estándares; más en relieve complejo.
• Tamaños: diana ≥ 8–12 píxeles en la imagen; alto contraste; orientación no crítica, pero visible.

Checklist adicional: QA/QC y reportes

• Reportar RMSE XY/Z, reproyección, distribución de residuales y mapa de calor de errores.
• Validar con check points ciegos no usados en ajuste; documentar fotos y croquis de cada punto.
• Confirmar EPSG, geoid y unidad de altura; entregar archivo de transformación usado.

Recursos internos y externos (sin enlaces)

Recursos internos

• Plantillas de diseño de redes de GCP por tipo de proyecto.
• Guías de tamaños de dianas y contrastes según GSD y cámara.
• Manuales de QA/QC con ejemplos de reportes y scripts de verificación.

Recursos externos de referencia

• Normativas y estándares de precisión fotogramétrica y geodésica.
• Documentación de software fotogramétrico sobre GCP y controles ciegos.
• Guías de sistemas de referencia, proyecciones y geoides nacionales.

Preguntas frecuentes

¿Cuántos GCP necesito como mínimo?

Como regla práctica, mínimo 5 GCP por bloque de vuelo y 15–30% de puntos adicionales como check points independientes. En superficies grandes, añadir 1 GCP por cada 2–5 ha o cada 300–500 m, reforzando zonas con cambios de cota o oclusiones.

¿Cuál debe ser el tamaño de los paneles GCP?

Busque que la diana ocupe ≥ 8–12 píxeles en la imagen. Ejemplo: a GSD 2 cm/píxel, una cruz de 30–50 cm de brazo proporciona detección robusta. Aumente tamaño si hay altura de vuelo mayor, brillo intenso o texturas complejas.

¿RTK/PPK elimina la necesidad de GCP?

No siempre. RTK/PPK reduce error relativo y sistemático, pero los GCP siguen siendo recomendables para objetivos centimétricos, para verticales exigentes, para validar sesgos y para auditoría. En entornos GNSS difíciles, los GCP son esenciales.

¿Cómo elijo el sistema de referencia correcto?

Defina con el cliente el EPSG y geoid aplicables (por ejemplo, ETRS89/UTM y ondulación de geoid local). Verifique si las alturas deben ser ortométricas o elipsoidales. Documente transformaciones y mantenga consistencia intercampaña.

Conclusión y llamada a la acción

Los GCP, correctamente planificados y medidos, son el seguro de precisión de cualquier proyecto fotogramétrico. Aportan anclaje, reducen riesgos y garantizan que RMSE y reproyección cumplan el SLA. Decidir cuándo usarlos, con qué densidad y cómo colocarlos marca la diferencia entre un dataset confiable y uno cuestionable. ¿Próximo paso? Solicita un diseño de red de GCP y una auditoría de precisión: en 48 horas te entregamos patrón, tamaños de diana, estimación de RMSE y una propuesta cerrada con KPIs garantizados.

Glosario

GCP (Punto de Control Terrestre)

Punto medido con GNSS o estación total usado para ajustar y validar proyectos fotogramétricos.

Check point

Punto medido y no usado en el ajuste; sirve para verificar la precisión de los productos generados.

GSD (Ground Sample Distance)

Tamaño del píxel proyectado en terreno; define la resolución espacial del levantamiento.

RMSE

Raíz del error cuadrático medio; indicador de precisión en XY y Z frente a puntos de referencia.
